El cambio de paradigma
En lugar de circuitos dedicados, Intel presentó un CPU programable capaz de adaptar su comportamiento por software, reduciendo costos y tiempos.
Origen 1971-1975

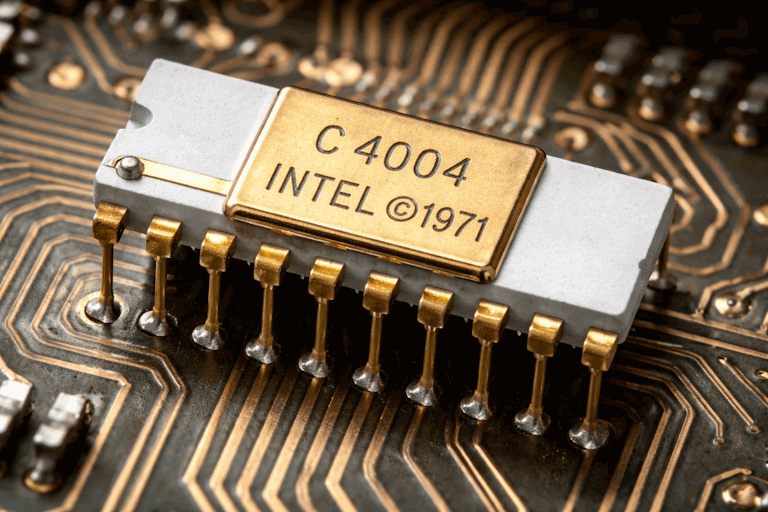

Intel 4004
1971 | Intel | 4-bit PMOS
El Intel 4004 fue el primer microprocesador comercial integrado en un solo chip. Nacio como parte del proyecto de calculadoras Busicom, pero terminó convirtiéndose en el punto de partida de la computación moderna. Con solo 2.300 transistores y una arquitectura de 4 bits, demostró que una CPU completa podía vivir dentro de un encapsulado DIP y abrir la puerta a sistemas programables más pequenos y flexibles.
Ficha técnica
Datos básicos del Intel 4004
Especificaciones que definieron el primer CPU de uso general.
Arquitectura
4-bit
CPU de 4 bits con bus de direcciones de 12 bits y 4 KB direccionables.
Reloj
Frecuencia máxima de 740 kHz con ciclos de instrucción largos.
Transistores
2.300 transistores en tecnología PMOS de 10 micrones.
Instrucciones
46 instrucciones con operaciones aritméticas, saltos y control.
Memoria
Soporta ROM externa 4001 y RAM 4002 dentro del chipset MCS-4.
Encapsulado
DIP de 16 pines pensado para producción en volumen.
Historia
El proyecto Busicom y el nacimiento del CPU
El Intel 4004 surgió en 1969 cuando Busicom solicitó varios chips dedicados para una línea de calculadoras. Ted Hoff propuso una arquitectura más flexible con un procesador general y memorias externas. Federico Faggin lideró el diseño y la implementación, mientras Stan Mazor y Masatoshi Shima completaron el conjunto de instrucciones y la integración final.
El chipset MCS-4
El 4004 trabajaba con los chips 4001 (ROM), 4002 (RAM) y 4003 (I/O), formando un sistema completo de computación embebida.
Licencia a Intel
Intel recompró los derechos de comercialización en 1971, lo que permitió ofrecer el 4004 a otros fabricantes y acelerar su adopción.
Limitaciones reales
Su bus de 4 bits y baja frecuencia lo hacían lento, pero perfecto para calculadoras, instrumentación y control industrial liviano.
Inspiracion futura
El 4004 preparó el camino para el Intel 8008 y el 8080, que impulsaron la primera ola de microcomputadoras.
Legado tecnico
Mostró que la integración masiva era viable y abrió la carrera por microprocesadores más potentes cada pocos años.
Arquitectura
Cómo estaba construido el 4004
Un vistazo a su organización interna y su forma de trabajar.
Registros internos
Incluía 16 registros de 4 bits y un acumulador para operaciones basicas, además de un stack de 3 niveles para subrutinas.
Bus de datos
Transmitía datos de 4 bits por ciclo, requiriendo múltiples ciclos para operaciones con palabras más largas.
Control por microcodigo
Las instrucciones se ejecutaban en varias fases internas, lo que permitía una implementación compacta con pocas compuertas.
Direccionamiento
La dirección de 12 bits permitía acceder a 4 KB de ROM, suficiente para calculadoras programables de la época.
Aplicaciones
Dónde vivió el Intel 4004
Sectores y productos que aprovecharon su flexibilidad.
Calculadoras Busicom
La primera familia que usó el CPU para tareas matematicas programables.
Terminales e instrumentación
Control de display, teclado y operaciones repetitivas en equipos de laboratorio.
Sistemas embebidos
Primer paso hacia controladores industriales y electrónica inteligente.
Cronología
Línea de tiempo del 4004
Fechas clave que resumen su desarrollo y legado.
- 1969Inicio del proyecto Busicom con Intel.
- 1970Definición de la arquitectura MCS-4.
- 1971Lanzamiento oficial del Intel 4004.
- 1972Intel amplía el catálogo y comercializa el CPU.
- 1974El 8080 toma la posta para microcomputadoras.
Curiosidades
Datos rápidos del Intel 4004
Pequenos detalles que explican su importancia.
Primer CPU comercial
Convirtio la idea de procesador general en un producto real.
Ingenieria compacta
Su diseño probaba que miles de transistores cabian en un solo chip.
Semilla de la industria
La línea 4004 abrió la carrera por CPUs cada vez más potentes.
"El chip que inició la era del microprocesador."Resena histórica
