4. Principios para crear diagramas claros, simples y útiles

4.1 Introducción

Un diagrama UML no es mejor por tener más símbolos, más líneas o más detalles. Es mejor cuando permite comprender una idea con claridad. Un diagrama útil ayuda a responder una pregunta, reduce confusiones y permite que otras personas revisen una parte del sistema sin depender únicamente de explicaciones verbales.

La claridad no aparece por casualidad. Depende de decisiones concretas: elegir el tipo de diagrama adecuado, definir un propósito, usar nombres precisos, mantener un nivel de detalle coherente y evitar información innecesaria. Estos principios sirven para cualquier diagrama UML, desde casos de uso hasta clases, secuencia, actividades, estados, componentes o despliegue.

4.2 Comenzar por una pregunta

Antes de dibujar, conviene formular una pregunta. Por ejemplo: ¿qué actores usan el sistema?, ¿qué clases participan en esta solución?, ¿qué mensajes se envían durante la compra?, ¿qué estados puede tener un pedido?, ¿qué componentes se despliegan en cada servidor?

La pregunta define el tipo de diagrama, el nivel de detalle y los elementos que deben aparecer. Si no hay una pregunta clara, el diagrama tiende a llenarse de información mezclada y termina siendo difícil de usar.

4.3 Principios para un buen diagrama UML

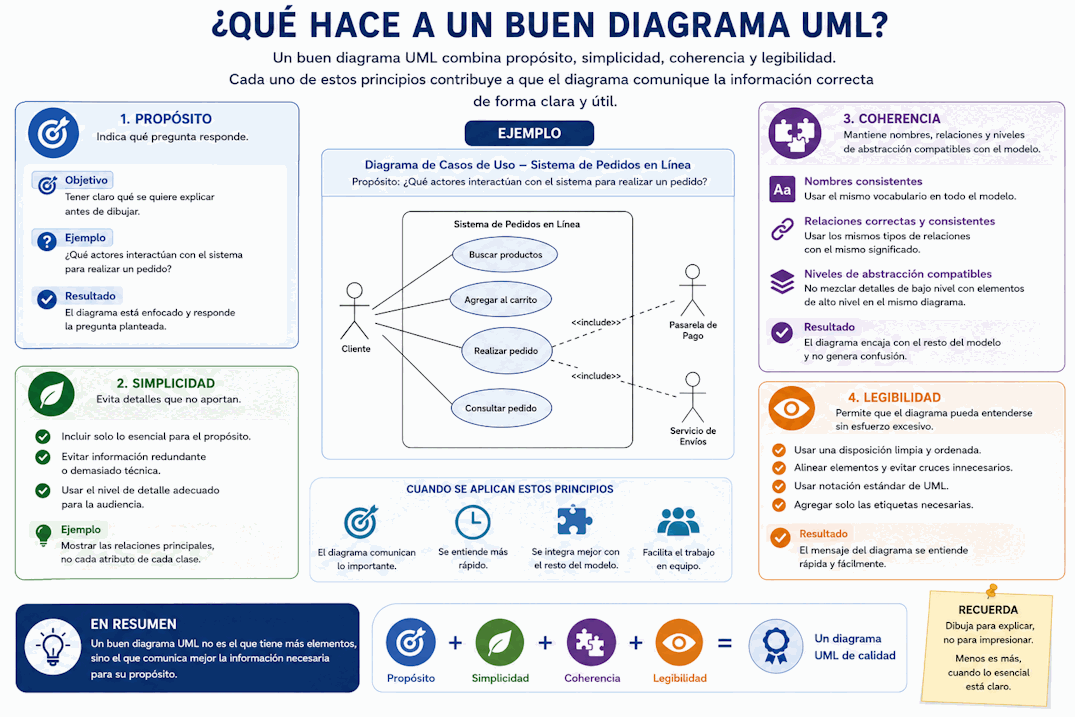

Un buen diagrama UML combina propósito, simplicidad, coherencia y legibilidad. El propósito indica qué pregunta responde. La simplicidad evita detalles que no aportan. La coherencia mantiene nombres, relaciones y niveles de abstracción compatibles con el resto del modelo. La legibilidad permite que el diagrama pueda entenderse sin esfuerzo excesivo.

4.4 Elegir el nivel de abstracción

El nivel de abstracción indica cuántos detalles se muestran. Un diagrama conceptual se concentra en ideas del problema. Un diagrama de análisis agrega comportamiento esperado y relaciones relevantes. Un diagrama de diseño se acerca más a la solución técnica. Un diagrama de implementación puede reflejar clases, interfaces, módulos o componentes concretos.

Mezclar niveles de abstracción sin criterio genera confusión. Por ejemplo, en un diagrama conceptual de una biblioteca puede aparecer Libro, Socio y Préstamo. En ese mismo diagrama no conviene incluir nombres de controladores, repositorios, frameworks o tablas si el objetivo es comprender el dominio del problema.

4.5 Mantener el diagrama simple

Simple no significa incompleto. Significa que el diagrama muestra lo necesario para su propósito. Un diagrama puede ser técnicamente correcto y aun así ser malo si nadie puede leerlo sin perderse entre líneas cruzadas, símbolos repetidos y detalles irrelevantes.

Para mantener la simplicidad, conviene dividir diagramas grandes en vistas más pequeñas. En lugar de un único diagrama de clases con cincuenta clases, puede ser mejor crear varios diagramas centrados en áreas específicas: usuarios, pedidos, pagos, inventario o facturación.

4.6 Usar nombres claros

Los nombres son parte central del modelo. Un nombre ambiguo puede volver confuso todo el diagrama. Las clases, actores, actividades, estados, componentes y mensajes deben tener nombres que expresen su intención.

Conviene evitar abreviaturas internas, nombres demasiado genéricos y palabras que no tengan sentido para quienes usarán el diagrama. Por ejemplo, Procesador puede ser demasiado vago, mientras que ProcesadorDePagos indica mejor la responsabilidad. Estado 1 no comunica nada, mientras que Pago pendiente sí describe una situación reconocible.

4.7 Mantener consistencia entre diagramas

Cuando varios diagramas describen el mismo sistema, deben usar nombres y relaciones compatibles. Si un caso de uso se llama Registrar pedido, un diagrama de secuencia relacionado no debería hablar de Crear orden sin explicar si se trata del mismo concepto o de otro.

La consistencia evita malentendidos. También ayuda a detectar errores: si un diagrama de estados incluye el estado Cancelado, pero los diagramas de actividades nunca contemplan cancelaciones, puede existir un caso faltante o una regla mal entendida.

4.8 Evitar el exceso de detalle

El exceso de detalle aparece cuando el diagrama intenta incluir todo: cada campo, cada método, cada validación, cada pantalla, cada mensaje y cada excepción. Ese enfoque suele producir diagramas difíciles de leer y costosos de mantener.

Los detalles no deben eliminarse siempre, pero deben ubicarse donde aportan. Una regla de negocio puede explicarse en texto; un algoritmo puede documentarse aparte; una tabla de base de datos puede pertenecer a otro modelo. UML debe mostrar lo que ayuda a comprender la estructura o el comportamiento que se está analizando.

4.9 Cuidar la distribución visual

La forma en que se organizan los elementos dentro del diagrama influye en la comprensión. Las líneas cruzadas, los elementos amontonados y las direcciones inconsistentes obligan a invertir esfuerzo en seguir el dibujo en lugar de entender el modelo.

Algunas recomendaciones simples son alinear elementos relacionados, evitar cruces innecesarios, agrupar conceptos cercanos, mantener una dirección de lectura estable y dejar espacio suficiente entre partes del diagrama. El diseño visual debe estar al servicio del contenido.

4.10 Usar notas cuando aclaran

UML permite agregar notas para aclarar restricciones, decisiones o información complementaria. Una nota puede explicar una regla importante, una suposición, una excepción o una decisión de diseño que no se entiende solo con los símbolos del diagrama.

Las notas deben usarse con moderación. Si un diagrama necesita demasiadas notas para entenderse, tal vez el modelo está mal organizado o el tipo de diagrama elegido no es el más adecuado.

4.11 Separar vistas cuando sea necesario

Un sistema puede necesitar varias vistas. Por ejemplo, una vista puede mostrar actores y casos de uso; otra puede mostrar clases principales; otra puede explicar una secuencia de mensajes; otra puede representar el despliegue en servidores.

Separar vistas permite que cada diagrama tenga un objetivo claro. También facilita que cada persona consulte la parte que necesita sin enfrentarse a un diagrama demasiado grande.

4.12 Pensar en quién leerá el diagrama

Un diagrama no se construye solo para quien lo dibuja. Debe poder ser leído por las personas que lo usarán. Si está dirigido a usuarios o representantes del negocio, conviene priorizar lenguaje del dominio y evitar detalles técnicos. Si está dirigido a desarrollo, puede incluir decisiones más cercanas al código. Si está dirigido a arquitectura, puede enfocarse en componentes, dependencias e infraestructura.

La misma realidad puede representarse de formas diferentes según el público. La calidad del diagrama depende de que responda a las necesidades de lectura de ese público.

4.13 Validar el diagrama

Un diagrama debe revisarse. La validación puede consistir en compararlo con requisitos, revisar si coincide con otros diagramas, contrastarlo con el código existente o discutirlo con personas que conocen el proceso.

Validar no significa buscar perfección absoluta. Significa comprobar que el diagrama representa correctamente lo que pretende representar y que no introduce errores, omisiones o ambigüedades importantes.

4.14 Actualizar o retirar diagramas obsoletos

Un diagrama desactualizado puede ser peor que no tener diagrama, porque transmite una idea falsa del sistema. Si un diagrama se usa para tomar decisiones, debe mantenerse actualizado. Si ya no tiene utilidad, conviene retirarlo o marcarlo claramente como histórico.

No todos los diagramas tienen la misma vida útil. Algunos sirven para discutir una decisión puntual y luego se descartan. Otros forman parte de la documentación estable del sistema y requieren mantenimiento.

4.15 Criterios de revisión

Antes de dar por terminado un diagrama UML, conviene revisarlo con una lista simple de criterios:

• ¿Tiene un propósito claro?
• ¿El tipo de diagrama elegido responde la pregunta planteada?
• ¿Los nombres son comprensibles y consistentes?
• ¿El nivel de detalle es adecuado?
• ¿Hay información innecesaria que pueda quitarse?
• ¿El diagrama se entiende visualmente sin esfuerzo excesivo?
• ¿Es coherente con los requisitos, con otros diagramas y con las decisiones conocidas?

4.16 Errores frecuentes

• Dibujar sin definir primero qué se quiere comunicar.
• Agregar todos los detalles disponibles aunque no aporten al objetivo.
• Usar nombres ambiguos o distintos para el mismo concepto.
• Mezclar análisis, diseño e implementación sin aclarar el nivel de abstracción.
• Crear diagramas tan grandes que nadie puede revisarlos con facilidad.
• No actualizar diagramas que siguen siendo usados como referencia.
• Confundir apariencia visual con calidad del modelo.

4.17 Qué debes recordar de este tema

• Un buen diagrama UML debe responder una pregunta concreta.
• La simplicidad consiste en mostrar lo necesario, no en eliminar información importante.
• El nivel de abstracción debe ser coherente con el objetivo del diagrama.
• Los nombres claros reducen ambigüedades.
• La consistencia entre diagramas es tan importante como la corrección de cada diagrama individual.
• Un diagrama útil debe poder leerse, validarse y mantenerse cuando corresponda.

4.18 Conclusión

Crear diagramas UML claros requiere más que conocer símbolos. Requiere definir un propósito, elegir la vista adecuada, mantener un nivel de detalle coherente y cuidar la comunicación. Un diagrama simple y preciso puede ahorrar discusiones, revelar problemas y facilitar decisiones importantes.

En el próximo tema veremos elementos comunes de UML, como nombres, relaciones, notas, estereotipos y paquetes.
